盘点各种型号的cnc加工中心与对应的加工行程分享

　　cnc加工中心是数控加工领域中非常重要的机械设备，从数控铣床衍生而来，跟数控铣床相比在于其具备刀库，每个设备厂家都有自己的命名方式，很多厂家在选择加工中心型号的时候容易混淆，不知道怎么区别于选择，不同的加工中心可加工的尺寸范围也不一样，目前市面上常见的加工中心种类有立式加工中心、卧式加工中心以及龙门加工中心，按照导轨来区分又分为线轨和硬轨机床，线轨机床一般适用于零件加工，硬轨机床一般应用于磨具加工，今天我们为您总结了业内常见的加工中心型号与对应的加工参数、尺寸等，方便厂家在以后选择设备的时候能够对应型号，也方便用户在寻找加工合作的时候，能够针对性的找到合适的厂家与之配合，一起来看看相关内容。

　　常规的立式加工中心有650、850、1060等型号，拿650举例吧，常规的650机床的加工行程为650*500*500mm，鸿威盛精密科技有限公司装备的850型cnc加工中心的加工行程为800*500*500，接下来我们以表格的形式为您具体总结相关参数：

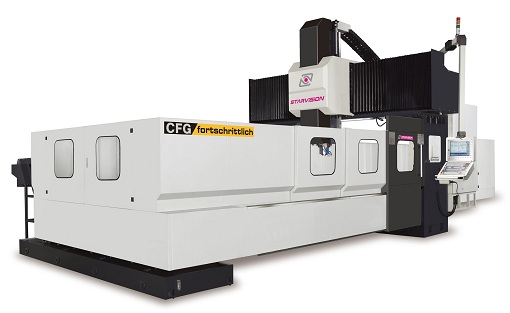

　　龙门加工中心

型号	单位	1610	2012	2516	3016	3020	4020	4025
X轴行程	mm	1600	2000	2500	3000	3000	4000	4000
Y轴行程	mm	1200	1400	1600	1600	2000	2000	2500
Z轴行程	mm	800	800	900	900	900	1000	1000
龙门最大宽度	mm	1200	1400	1600	1600	2000	2000	2500
工作台	mm	1800x800	2300*1000	2800*1160	3200*1200	3200*1600	4200*1600	4000*2100
工作台载重	kg	4000	6000	7000	8000	9000	12000	20000
主轴端面至工作台面	mm	150-950	150-950	150-950	150-1050	150-1150	150-1150	150-1150
T型槽数*槽宽/槽距	mm	5*22/170	5*22/190	7*22/160	7*22/185	9*22/190	9*22/240	9*22/240
主轴锥度		BT50	BT50	BT50	BT50	BT50	BT50	BT50
最高转速	rpm	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000
齿形带		1:1.5	1:1.5	1:1.5	1:1.5	1:1.5	1:1.5	1:1.5
主轴功率	kw	15/18.5	15/18.5	15/18.5	18.5/22	22	22	22
XYZ快速移动	m	12/12/10	12/12/10	12/12/10	12/12/10	12/12/10	12/12/10	12/12/10
定位精度	300mm	±0.0075	±0.0075	±0.0075	±0.0075	±0.0075	±0.0075	±0.0075
重复定位精度	300mm	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
配重系统		氮气平衡	氮气平衡	氮气平衡	氮气平衡	氮气平衡	氮气平衡	氮气平衡
机床外形尺寸	mm	5000*2600	6000*3000	7000*3200	8000*3400	8000*4200	10000*4800	10000*5200
机床净重	T	13	18	18	22	35	40	50

　　线轨加工中心

机型	规格	650		850		1055	1060	1270
X坐标行程	mm	650		800		1000	1100	1200
Y坐标行程	mm	450		500		550	600	700
Z坐标行程	mm	450		500		550	600	700
工作台规格 （长）	mm	860		1000		1100	1200	1360
工作台规格 （宽）	mm	430		500		500	600	700
工作台最大载重	kg	300		600		800	1000	1000
主轴中心至立柱导轨面	mm	475		575		625	675	775
主轴端面至工作台平面	mm	100-600		120-620		120-670	150-750	150-750
X、Y、Z切削进给量	mm/min	1-6000		1-6000		1-6000	1-6000	1-6000
X、Y、Z快速移动速度	m/min	24/36		24/36		24	24	24
主轴转速范围	r/min	50-8000		50-8000		50-8000	50-8000	50-8000
主轴锥孔		BT40		BT40		BT40	BT40/50	BT40/50
主轴电机功率	kw	5.5		7.5		7.5/11	11/15	11/15
工作台T型槽/槽宽/槽距	mm	5/18/100		5/18/100		5/18/100	5/18/120	5/18/120
定位精度	mm	300±0.005		300±0.005		300±0.0005	300±0.005	300±0.005
重复定位精度	mm	300±0.003		300±0.003		300±0.003	300±0.003	300±0.003
机床轮廓  长/宽	m	2.8/2.2		3.0/2.2		3.1/2.3	3.4/2.4	3.6/2.6
机床重量	T	4.8		5.8		6.8	7.8	9.8

　　硬轨加工中心

机型	规格	650	850		1060	1270	1580
X坐标行程	mm	700	800	900	1100	1200	1500
Y坐标行程	mm	400	500	500	600	700	800
Z坐标行程	mm	450	500	500	600	600	600
工作台规格 （长）	mm	860	960	1060	1200	1360	1600
工作台规格 （宽）	mm	400	500	500	600	700	800
工作台最大载重	kg	400	600	800	1000	1200	1500
主轴中心至立柱导轨面	mm	475	575	575	675	775	875
主轴端面至工作台平面	mm	120-520	120-620		150-750	150-750	150-750
X、Y、Z切削进给量	mm/min	1-6000	1-6000		1-6000	1-6000	1-6000
X、Y、Z快速移动速度	m/min	15/15/10	15/15/10		15/15/10	15/15/10	12/12/10
主轴转速范围	r/min	50-8000	50-8000		50-8000	50-6000	50-6000
主轴锥孔		BT40	BT40		BT40/50	BT40/50	BT50
主轴电机功率	kw	5.5/7.5	7.5		11	11/15	15/18.5
工作台T型槽/槽宽/槽距	mm	5/18/75	5/18/100		5/18/120	5/18/140	5/18/165
定位精度	300mm	±0.0075	±0.0075		±0.0075	±0.0075	±0.0075
重复定位精度	300mm	±0.005	±0.005		±0.005	±0.005	±0.005
机床轮廓  长/宽/高	m	2.9/2.2	3.0/2.2		3.3/2.4	3.4/2.6	3.5/2.6
机床重量	T	4.8	5.8	6.8	7.8	9.8	12

　　深圳市鸿威盛精密科技有限公司专注于高精密数控机床对外加工，我公司装备的加工中心种类有650、700、750、800、850等型号以及四轴及五轴联动加工中心，能够对多种精密零件进行定制化加工，此外，为了更好的满足用户需求，公司还装备有高精密车铣复合加工中心、走心式数控车床、走刀式数控车床等，加工领域包含汽车、航空航天、智能机器人、通信、光学、医疗等精密部件。
