cnc立式加工中心主轴部件构造解析

作者:Admin    发布时间:2018-12-04   浏览:

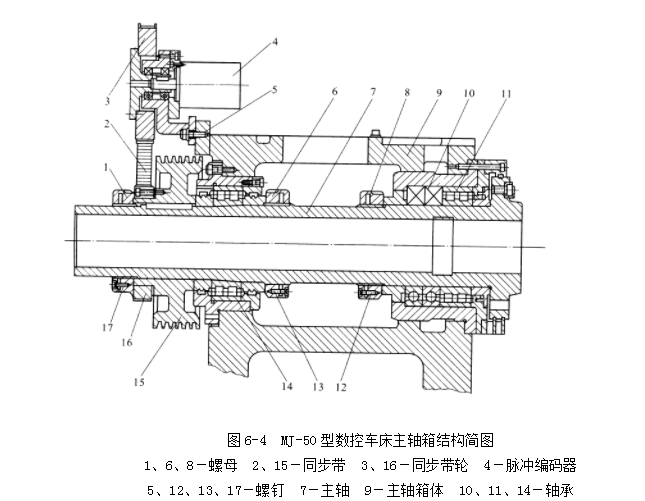

  以上是立式cnc加工中心主轴部件的结构简图。它由主轴、刀具的自动夹紧松开机构、前后轴承等组成。主轴的前端采用7︰24锥孔,易于装卸刀柄,又有临界摩擦力矩,标准的拉钉5是拧紧在刀柄内的。

  当需要卡紧刀具时,活塞1的上油腔无油压,叠形弹簧3的弹簧力使活塞1向上移至图示位置。拉杆2在弹簧3的压力下向上移至图示位置,钢球4被迫收拢,卡紧在拉钉5的环槽中,通过钢球拉杆把拉钉5向上拉紧,使刀杆锥柄的外锥面与主轴锥孔的内锥面相互压紧,这样刀柄就被卡紧在主轴上。

  放松刀柄时,液压油进入活塞1的上油腔,油压使活塞1下移,推动拉杆2向下移动。此时,叠形弹簧3被压缩,钢球4随拉钉5一起向下移动,当钢球移至主轴孔径较大处便松开拉钉5,刀具连同拉钉5可被机械手取下。当机械手将新刀柄装入后,活塞1上油腔液压油卸压将刀柄拉紧。

  刀柄卡紧机构使用弹簧卡紧,液压放松,可保证在工作中,如遇突然停电,刀杆不会自行松脱。?在活塞杆孔的上端接有压缩空气,当机械手把刀具从主轴中拔除后,压缩空气通过活塞杆和拉杆的中心孔把主轴锥孔吹净,使刀柄锥面与主轴锥孔紧密贴合,保证刀具的正确定位。行程开关7和8用于发出卡紧和放松刀杆的信号。
